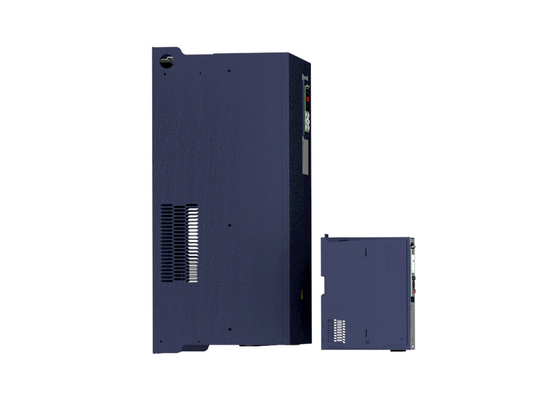

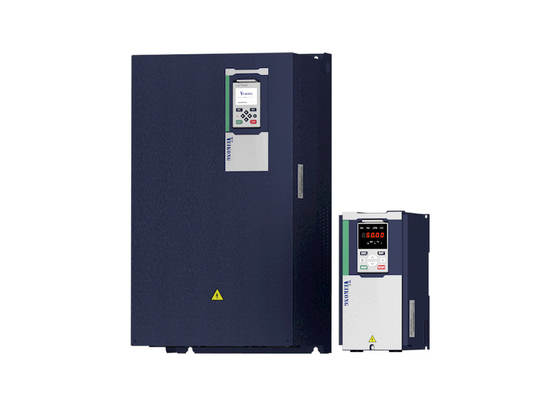

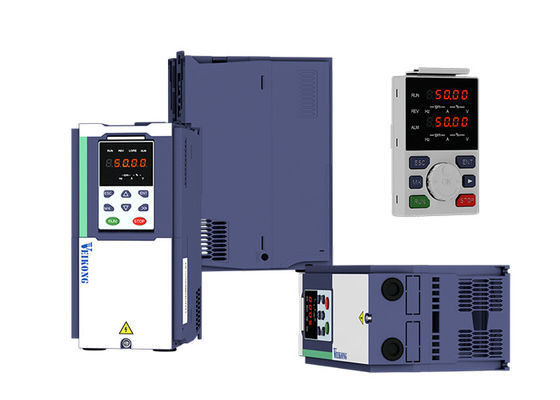

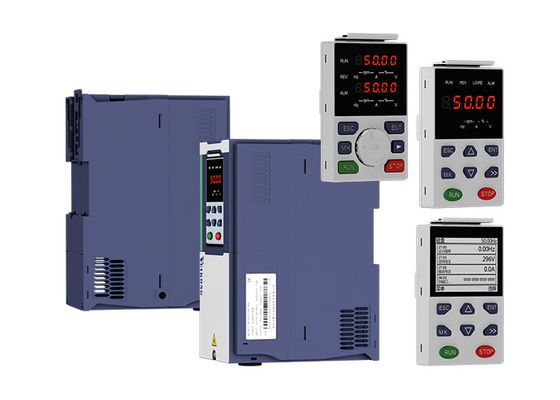

Hoge capaciteit 256k TI DSP voor snellere respons en hogere nauwkeurigheid in VFD530 voor PMSM-omvormer
| Plaats van herkomst | China |
|---|---|
| Merknaam | VEIKONG |
| Certificering | CE |
| Modelnummer | VFD530 |
| Min. bestelaantal | 1 |
| Prijs | negotiable |
| Verpakking Details | het Karton van het machts minder dan 45kw gebruik, die van 45kw-gebruiks Houten geval beginnen |
| Levertijd | 3 dagen, hangen van de ordehoeveelheid af |
| Betalingscondities | L/C, T/T, Western Union |
| Levering vermogen | 15000pcs per Maand |
Productdetails
| Naam van het product | PMSM-Omschakelaar | Kracht | 10hp/7.5kw |
|---|---|---|---|
| Verzorging | met een vermogen van niet meer dan 50 W | Toetsenbord | LCD+LED+shuttle toetsenbord |
| Controlemodus | vf/open-vector van de lijn de vector dichte lijn | Frequentie | tot 3000hz |
| Kleur | Donkerblauw | Garantieperiode | 18 maanden en langer |
| OEM-producten | Ondersteund | Merken | Veikong |
| Oorspronkelijk | China | ||
| Markeren | PMSM-Motor 10 PK Vfd-Aandrijvings,Synchrone Motor 10 PK Vfd-Aandrijvings,de Aandrijving van 7.5kw Vfd |
||
Productomschrijving
380V 7.5kw 10 pk VFD-omvormer voor PMSM-motor synchrone motor
VEIKONG warmverkopende VFD
VFD500M is een high performance vector control mini vfd
VFD500 is een hoge prestatie algemene vfd
VFD550 is een speciale vfd met hoge prestaties met positiecontrole.
VFD530 is een hoge prestatie speciale vfd met heffunctie, ondersteuning 2 PID, ondersteuning synchrone en asynchrone motoren
VFD500-PV is een zonnepomp-omvormer.
VFD510 is IP65-omvormer
VFD530 kenmerken:
Onze VFD530 is bijgewerkt van VFD500 (hoge prestaties algemene omvormer)
Ondersteuning van asynchrone en synchrone motoren.Frequentie tot 3000 Hz.Tot 200% startkoppel bij 0 Hz.Hoge capaciteit 256k TI DSP met snellere respons en hogere nauwkeurigheid.Speciaal logisch remmechanisme voor kraan en liftMagnetische vloeistofremvergrotingOndersteuning 2 PID-lus voor HVAC
VFD530 besturingsmodus:
| Controle | Besturingsmodus |
V/f-controle Sensorloze stroomvectorbesturing zonder PG-kaart ((SVC) Sensor snelheidsfluxvectorregeling met PG-kaart (VC) |
| Werkwijze | Snelheidsregeling, koppelregeling ((SVC en VC) | |
| Versnellingsbereik |
1Voor de toepassing van de in lid 1 bedoelde voorwaarden: 1- Ik heb geen idee. 11000 (VC) |
|
| De snelheidsregeling is nauwkeurig |
± 0,5%(V/f) ± 0,2%(SVC) ± 0,02%(VC) |
|
| Snelheid van reactie |
5 Hz ((V/f) 20 Hz ((SVC) 50 Hz ((VC) |
|
| frequentiebereik |
0.00 ¢2000.00Hz(V/f) 0.00 ¢200 ¢Hz(SVC) 00,00 ‰ 400 Hz(VC) |
|
| Invoerfrequentie-resolutie |
Digitale instelling: 0,01 Hz Analooginstelling: maximale frequentie x 0,1% |
|
| Startmoment |
150%/0,5 Hz(V/f) 180%/0,25 Hz(SVC) 200%/0Hz(VC) |
|
| Naast de in punt 6.2.4.1 vermelde parameters moet ook de volgende factor worden gebruikt: |
SVC:binnen 5Hz10%,boven 5Hz5% VC:30,0% |
|
| V/f-curve |
V / f curve type: rechte lijn, meerpunts, vermogen functie, V / f scheiding; Ondersteuning van koppelverhoging: automatische koppelverhoging (fabrieksinstelling), handmatige koppelverhoging |
|
| Frequentiegegeleveringsram |
Ondersteuning van lineaire en S-curve versnelling en vertraging; 4 groepen versnellings- en vertragingstijd, instelbereik 0,00s ~ 60000s |
|
| DC-busspanningsregeling |
Beheersing van de stalling bij overspanning: beperking van de energieopwekking van de motor door de uitgangsfrequentie aan te passen om te voorkomen dat de spanningsfout wordt overgeslagen;
Onderspanningsstallingsregeling: controle van het vermogen van de motor door de uitgangsfrequentie aan te passen om scheeflopen te voorkomen
VdcMax-regeling: beperkt het door de motor gegenereerde vermogen door de uitgangsfrequentie aan te passen om een overspanning te voorkomen; VdcMin-besturing: controle van het vermogen van de motor door de uitgangsfrequentie aan te passen, om sprongonderspanningsfout te voorkomen |
|
| Dragerfrequentie | 1kHz 12kHz ((Afhankelijk van het type) | |
| Startmethode | Directe start (kan gelijkstroomrem op elkaar worden geplaatst); snelheidscontrole start | |
| Stopmethode | Verminderend remmen (kan gelijkstroomremmen overlappen); vrij om te stoppen | |
| Hoofdcontrolefunctie | Joggingcontrole, droopcontrole, tot 16 versnellingen, gevaarlijke snelheidsvermijding, swingfrequentie, versnellings- en vertragingstijdschakeling, VF-separatie, over-excitatieremmen,proces PID-controle, slaap- en ontwakingsfunctie, ingebouwde eenvoudige PLC-logica, virtuele input- en outputterminals, ingebouwde vertragingseenheid, ingebouwde vergelijkingseenheid en logische eenheid, back-up en herstel van parameters,een perfect foutrecord,fout reset, twee groepen motorparametersvrij schakelen, software swap uitgang bedrading, terminals UP / DOWN | |
Instructies voor productreeksen:
| Model |
Vermogen (KVA) |
Inlaatstroom (A) |
Uitgangsstroom ((A) |
Aanpasbare motor (KW) |
Grootte | Remeenheid | |
| Zware lading | Lichte belasting | ||||||
| Driefase: 380-480V,50/60Hz | |||||||
| VFD530-R75GT4B | 1.5 | 3.4 | 2.5 | 4.2 | 0.75 | Grootte A | Intern |
| VFD530-1R5GT4B | 3 | 5 | 4.2 | 5.6 | 1.5 | ||
| VFD530-2R2GT4B | 4 | 5.8 | 5.6 | 9.4 | 2.2 | ||
| VFD530-4R0G/5R5PT4B | 5.9 | 10.5 | 9.4 | 13.0 | 3.7 | ||
| VFD530-5R5G/7R5PT4B | 8.9 | 14.6 | 13.0 | 17.0 | 5.5 | Grootte B | |
| VFD530-7R5G/011PT4B | 11 | 20.5 | 17.0 | 23.0 | 7.5 | ||
| VFD530-011G/015PT4B | 17 | 26.0 | 25.0 | 31.0 | 11 | Grootte C | Intern |
| VFD530-015G/018PT4B | 21 | 35.0 | 32.0 | 37.0 | 15 | ||
| VFD530-018G/022PT4B | 24 | 38.5 | 37.0 | 45.0 | 18.5 | Grootte D | |
| VFD530-022G/030PT4B | 30 | 46.5 | 45.0 | 57.0 | 22 | ||
| VFD530-030G/037PT4 | 40 | 62.0 | 60.0 | 75.0 | 30 | Grootte E | optie |
| VFD530-037G/045PT4 | 50 | 76.0 | 75.0 | 87.0 | 37 | ||
| VFD530-045G/055PT4 | 60 | 92.0 | 90.0 | 110.0 | 45 | Grootte F | |
| VFD530-055G/075PT4 | 75 | 113.0 | 110.0 | 135.0 | 55 | ||
| VFD530-075G/090PT4 | 104 | 157.0 | 152.0 | 165.0 | 75 | Grootte G | |
| VFD530-090G/110PT4 | 112 | 170.0 | 176.0 | 210.0 | 90 | Externe | |
| VFD530-110G/132PT4 | 145 | 220.0 | 210.0 | 253.0 | 110 | Grootte H | |
| VFD530-132G/160PT4 | 170 | 258.0 | 253.0 | 304.0 | 132 | Grootte I | |
| VFD530-160G/185PT4 | 210 | 320.0 | 304.0 | 360.0 | 160 | ||
| VFD530-185G/200PT4 | 245 | 372.0 | 360.0 | 380.0 | 185 | Grootte J | |
| VFD530-200G/220PT4 | 250 | 380.0 | 380.0 | 426.0 | 200 | ||
| VFD530-220G/250PT4 | 280 | 425.0 | 426.0 | 465.0 | 220 | Grootte K | |
| VFD530-250G/280PT4 | 315 | 479.0 | 465.0 | 520.0 | 250 | ||
| VFD530-280G/315PT4 | 350 | 532.0 | 520.0 | 585.0 | 280 | Grootte L | |
| VFD530-315G/355PT4 | 385 | 585.0 | 585.0 | 650.0 | 315 | ||
| VFD530-355G/400PT4 | 420 | 638.0 | 650.0 | 725.0 | 355 | Grootte M | |
| VFD530-400G/450PT4 | 470 | 714.0 | 725.0 | 820.0 | 400 | ||
| VFD530-450G/500PT4 | 530 | 800.0 | 820.0 | / | 450 | Grootte N | |
| VFD530-500G/560PT4 | 580 | 880.0 | 900.0 | / | 500 | ||
| VFD530-560G/630PT4 | 630 | 950.0 | 980.0 | / | 560 | Grootte O | |
| VFD530-630GT4 | 710 | 1080 | 1120. | / | 630 | Grootte O | |
| VFD530-710GT4 | 790 | 1200 | 1260 | / | 710 | Grootte O | |
| Eenfasige: 220V, 50/60HZ | |||||||
| VFD530-R40GS2 | 1.3 | 6.0 | 3.2 | 5.6 | 0.4 | Grootte A | Ingebouwd |
| VFD530-R75GS2 | 2.4 | 11.0 | 5.6 | 8.0 | 0.75 | Grootte A | |
| VFD530-1R5GS2 | 3.5 | 15.0 | 8.0 | 10.6 | 1.5 | Grootte A | |
| VFD530-2R2GS2 | 5.5 | 25.0 | 10.6 | 14.0 | 2.2 | Grootte A | |
| VFD530-4R0GS2 | 7.7 | 35.0 | 17.0 | 23.0 | 4.0 | Grootte B | |
| VFD530-5R5GS2 | 8.9 | 53.0 | 25.0 | 31.0 | 5.5 | Grootte C | |
| VFD530-7R5GS2 | 11 | 67.0 | 32.0 | 37.0 | 7.5 | Grootte C | |
VEIKONG VFD-aanvraag:
VEIKONG VFD vervangt bekende merken
Synchrone motorbesturing:
| 17 groep synchrone motorbesturing | ||||
| P17.00 | Aanvankelijke positie-identificatiemodus |
0:Pulsonderzoek 1: Hoogfrequente injectie |
1 | ★ |
| P17.01 | Aanvankelijke positie-identificatie-stroom | 50% ∼ 180% | 100% | ★ |
| P17.03 | Definitie van de lage snelheidszone | 00,1% ~ 60,0% | 100,0% | ★ |
| P17.07 | Hoogfrequente injectieamplitude |
5% ~ 50,0% Voor de amplitude van de hoogfrequente signaalinjectie, hoe hoger de ingestelde waarde, hoe hoger de nauwkeurigheid van de positie-identificatie, maar hoe groter het geluid van de motor.De ingestelde waarde moet zo klein mogelijk zijn wanneer de nauwkeurigheid voldoet aan de eisen van de. |
200,0% | ☆ |
| P17.11 | Werkwijze bij lage snelheid in SVC |
0De normale manier 1: Hoogfrequente injectie |
0 | ★ |
| P17.12 | Geen belastingstroom bij lage snelheid in SVC | 00,0% 100,0% | 20% | ☆ |
| P17.13 | Geen belastingstroom bij hoge snelheid in SVC | 00,0% 50,0% | 20,0% | ☆ |
| P17.18 | MTPA-controle |
0:invalide 1:toegankelijk MTPA is de maximale koppelstroomverhouding. MTPA kan de motorstroom verminderen wanneer SVC en VC onder belasting draaien. |
0 | ☆ |
| P17.19 | MTPA-regelatietijd | Hoe kleiner de ingestelde waarde, hoe sneller de MTPA zal handelen, het zal leiden tot huidige oscillatie als ingestelde waarde te klein | 0.500 | ☆ |
VFD530 Parameterverdelingslijst
| Classificatie | Parametergroep | Pagina |
| Gemeenschappelijke parameters | 00Basisfunctie: | Bladzijde 39 |
| 01:keuze van de frequentiebron | Bladzijde 41 | |
| 02Start en stop. | Bladzijde 47 | |
| 03Ramp en S-curve | Bladzijde 51 | |
| 04: Analoog- en pulse-invoer | Bladzijde 53 | |
| 05:Analoog- en pulsautoutput | Bladzijde 57 | |
| 06:Multifunctioneel Digitaal input (DI) | Bladzijde 58 | |
| 07: Multifunctioneel Digitaal output ((DO)) | Bladzijde 61 | |
| 08: Digitale uitslaginstelling | Bladzijde 64 | |
| Motorbesturing | 10:Type codeerder | Bladzijde 67 |
| 11:Motor1 parmeter | Bladzijde 69 | |
| 12:Motor1 VF-besturingsparameter | Bladzijde 71 | |
| 13:Motor1 Vectorregelaarparameter | Bladzijde 75 | |
| 14:Torcregeling | Bladzijde 77 | |
| 16:Energiebesparingsregeling | Bladzijde 78 | |
| 17:Synchrone motorbesturing | Bladzijde 79 | |
| Afbeelding en bescherming | 20:Gebruikersgedefinieerde parameters | Bladzijde 80 |
| 21Sleutelbord en scherm | Bladzijde 82 | |
| 22:AC-aandrijvingconfiguratie | Bladzijde 84 | |
| 23:Instelling van de aandrijfsbeschermingsfunctie | Bladzijde 87 | |
| 24:Motorbeschermingsparameter | Bladzijde 90 | |
| 25:Parameter voor het opsporen van storingen | Bladzijde 92 | |
| 26:Foutregistratieparameter | Bladzijde 92 | |
| 27:Monitoringparameter | Bladzijde 94 | |
| Communicatie | 30:Modbuscommunicatie | Bladzijde 95 |
| 31:Kanopencommunicatie | Bladzijde 97 | |
| Toepassing | 40Proces PID-functie | Bladzijde 97 |
| 41: Slaapfunctie | Bladzijde 104 | |
| 42Eenvoudige PLC | Bladzijde 105 | |
| 43:Programmeerbare vertragingseenheid | Bladzijde 107 | |
| 44:Comparator en logica-eenheid/controller | Bladzijde 109 | |
| 45:Multifunctieteller | Bladzijde 113 | |
| Motor 2 | 60:Motor2 basisparameter | Bladzijde 115 |
| 61:Motor2-parameter | Bladzijde 115 | |
| 62:Motor2 VF-regelparameter | Bladzijde 115 | |
| 63:Motor2-vectorregelaarparameter | Bladzijde 115 |
