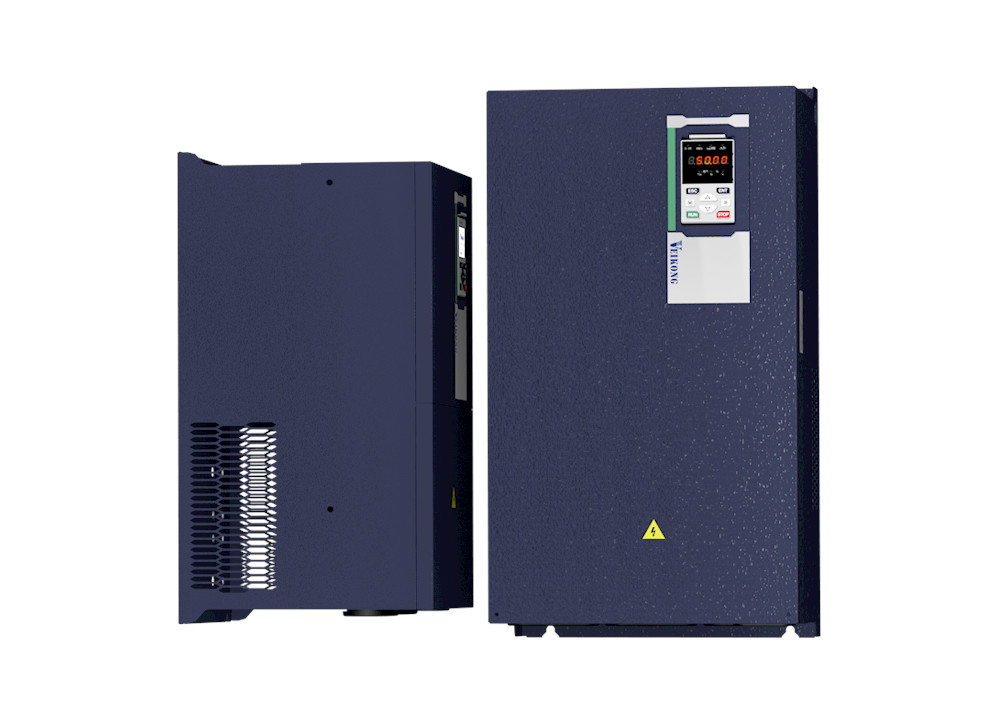

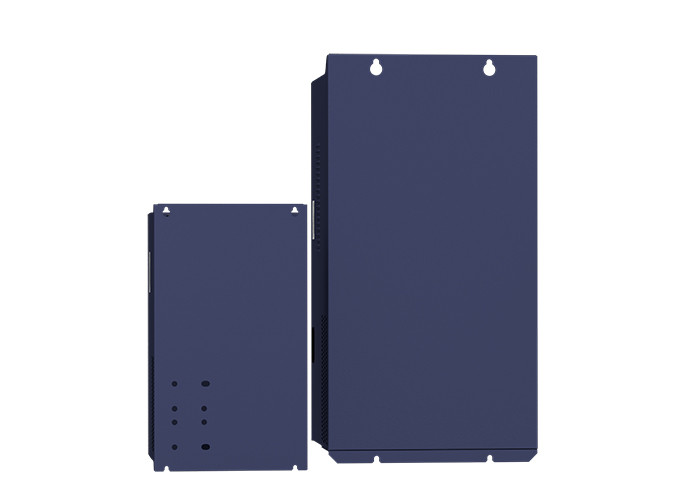

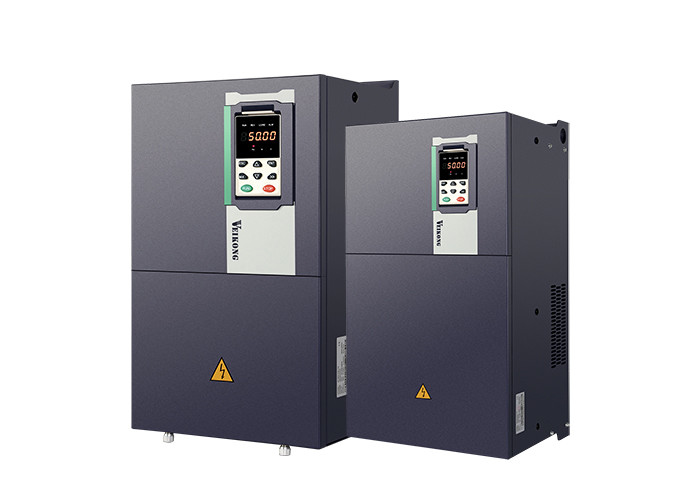

380V 22KW 30KW 37KW variabele frequentie-omvormers voor onderwaterpompen

Artikel 1

Specificatie

Invoer

Inlaatspanning

1fase/3fase 220V: 200V240V

3 fasen 380V-480V:380V480V

Toegelaten spanningsschommelingsbereik

-15% ∼10%

Invoerfrequentie

50 Hz / 60 Hz,schommelingen van minder dan 5%

Output

Uitgangsspanning

3fase: 0 ′invoerspanning

Overbelastingcapaciteit

Toepassing voor algemeen gebruik:60S voor 150% van de nominale stroom

Lichte belastingtoepassing: 60 s voor 120% van de nominale stroom

Controle

Besturingsmodus

V/f-controle

Sensorloze stroomvectorbesturing zonder PG-kaart ((SVC)

Sensor snelheidsfluxvectorregeling met PG-kaart (VC)

Werkwijze

Snelheidsregeling, koppelregeling ((SVC en VC)

Versnellingsbereik

1Voor de toepassing van de in lid 1 bedoelde voorwaarden:

1- Ik heb geen idee.

11000 (VC)

De snelheidsregeling is nauwkeurig

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(VC)

Snelheid van reactie

5 Hz ((V/f)

20 Hz ((SVC)

50 Hz ((VC)

frequentiebereik

0.00 ¢ 600 Hz(V/f)

0.00 ¢200 ¢Hz(SVC)

00,00 ‰ 400 Hz(VC)

Invoerfrequentie-resolutie

Digitale instelling: 0,01 Hz

Analooginstelling: maximale frequentie x 0,1%

Startmoment

150%/0,5 Hz(V/f)

180%/0,25 Hz(SVC)

200%/0Hz(VC)

Naast de in punt 6.2.4.1 vermelde parameters moet ook de volgende factor worden gebruikt:

SVC:binnen 5Hz10%,boven 5Hz5%

VC:30,0%

V/f-curve

V / f curve type: rechte lijn, meerpunts, vermogen functie, V / f scheiding;

Ondersteuning van koppelverhoging: automatische koppelverhoging (fabrieksinstelling), handmatige koppelverhoging

Frequentiegegeleveringsram

Ondersteuning van lineaire en S-curve versnelling en vertraging;

4 groepen versnellings- en vertragingstijd, instelbereik 0,00s ~ 60000s

DC-busspanningsregeling

Beheersing van de stalling bij overspanning: beperking van de energieopwekking van de motor door de uitgangsfrequentie aan te passen om te voorkomen dat de spanningsfout wordt overgeslagen;

Onderspanningsstallingsregeling: controle van het vermogen van de motor door de uitgangsfrequentie aan te passen om scheeflopen te voorkomen

VdcMax-regeling: beperkt het door de motor gegenereerde vermogen door de uitgangsfrequentie aan te passen om een overspanning te voorkomen;

VdcMin-besturing: controle van het vermogen van de motor door de uitgangsfrequentie aan te passen, om sprongonderspanningsfout te voorkomen

Dragerfrequentie

1kHz 12kHz ((Afhankelijk van het type)

Startmethode

Directe start (kan gelijkstroomrem op elkaar worden geplaatst); snelheidscontrole start

Stopmethode

Verminderend remmen (kan gelijkstroomremmen overlappen); vrij om te stoppen

Hoofdcontrolefunctie

Joggingcontrole, droopcontrole, tot 16 versnellingen, gevaarlijke snelheidsvermijding, swingfrequentie, versnellings- en vertragingstijdschakeling, VF-separatie, over-excitatieremmen,proces PID-controle, slaap- en ontwakingsfunctie, ingebouwde eenvoudige PLC-logica, virtuele input- en outputterminals, ingebouwde vertragingseenheid, ingebouwde vergelijkingseenheid en logische eenheid, back-up en herstel van parameters,een perfect foutrecord,fout reset, twee groepen motorparametersvrij schakelen, software swap uitgang bedrading, terminals UP / DOWN

Functie

Toetsenbord

LED Digitaal toetsenbord en LCD-toetsenbord (optie)

Communicatie

Standaard

Modbuscommunicatie

KAN OPENEN EN PROFINET (in ontwikkeling)

PG-kaart

Incremental Encoder Interface Card (Differentiële Uitgang en Open Collector),Roterende transformatorkaart

Invoerterminal

Standaard

5 digitale invoerterminals, waarvan één een hoge-snelheidspuls-invoer tot 50 kHz ondersteunt;

2 analoge ingangspoorten, ondersteunen 0 ~ 10V spanningsinvoer of 0 ~ 20mA stroominvoer;

Optie kaart:

4 digitale invoerterminals

2 analoge invoerterminals.Voltingaansluiting 10V-+10V

Uitgangsterminal

standaard:

1 digitale uitgangsterminal;

1 high-speed pulsautoutputterminal (opencollector type), ondersteunt 0 ~ 50 kHz vierkantgolfsignaaluitgang;

1 uitgangsterminal van het relais ((tweede relais is een optie))

2 analoge uitgangsterminals, ondersteunen 0 ~ 20mA stroomuitgang of 0 ~ 10V spanninguitgang;

Optiekaart: 4 digitale uitgangsterminals

Bescherming

Zie hoofdstuk 6 "Ontlasting en tegendeel" voor de beschermingsfunctie.

Milieu

Plaats van de installatie

Binnen, geen direct zonlicht, stof, corrosief gas, brandbaar gas, olie rook, damp, druppel of zout.

Hoogte

0-3000 m.De omvormer wordt verlaagd als de hoogte hoger is dan 1000 m en de nominale uitgangsstroom wordt met 1% verlaagd als de hoogte met 100 m wordt verhoogd

Omgevingstemperatuur

-10°C tot +40°C,maximaal 50°C (afgenomen indien de omgevingstemperatuur tussen 40°C en 50°C ligt)

Vochtigheid

minder dan 95% RH, zonder condensatie

Vibratie

Minder dan 5,9 m/s²0,6 g

Bergingstemperatuur

-20°C ~ +60°C

Andere

Installatie

Wandkasten met vloerbediening, buiten de muur

Beschermingsniveau

IP20

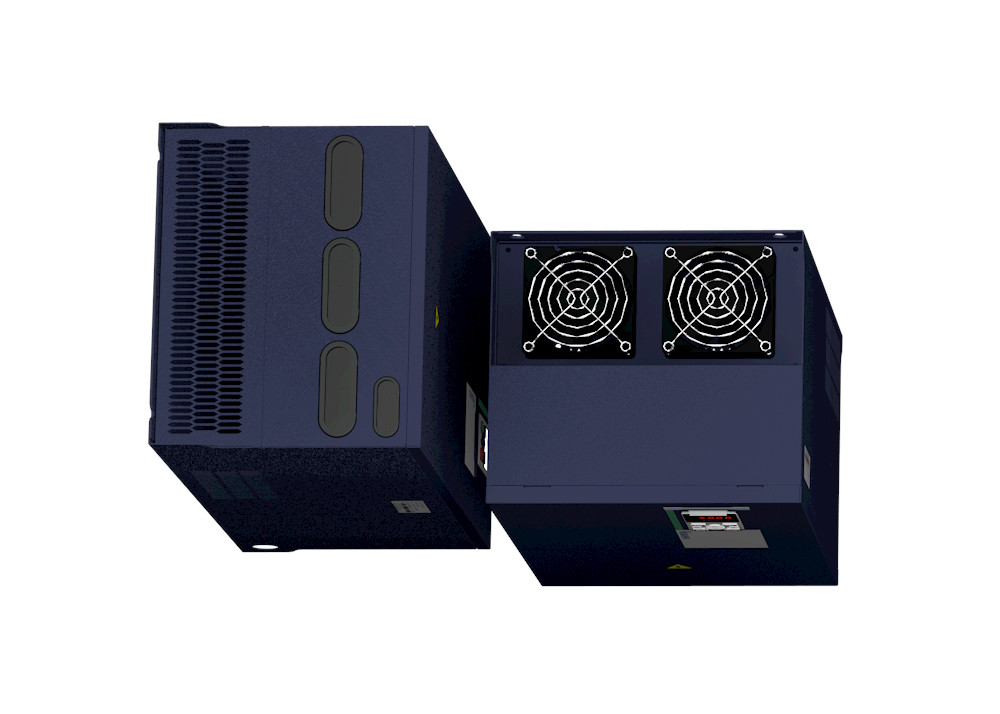

koelmethode

Geforceerde luchtkoeling

EMC

CE ROHS

Intern EMC-filter

Voldoet aan EN 61800-3

Categorie C3

3^rdMilieu
