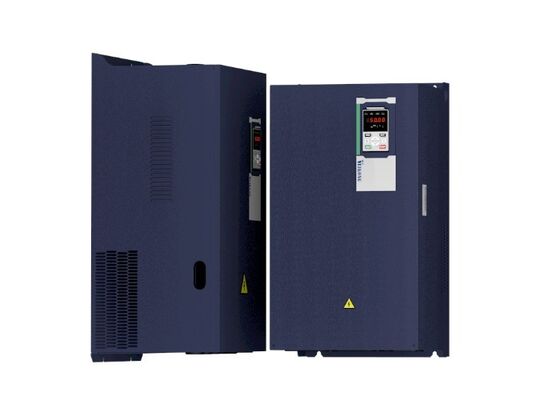

380V Heavy Duty Kraan Inverter VEIKONG CH530 met Anti-Zwaai en Remcontrole voor 0.75-710kW AC Drive

Productintroductie

De VEIKONG CH530 is een zware AC-aandrijving ontwikkeld voor kranen, elektrische takels, lieren en industriële hijsmachines. Het combineert nauwkeurige motorbesturing met speciale kraanfuncties om stabiel starten, soepele snelheidsregeling, betrouwbare mechanische remcoördinatie en verbeterde lastcontrole te bieden.

De CH530 ondersteunt driefasige AC 380V-480V voedingen en dekt motorvermogens van 0,75 kW tot 710 kW. Het kan zowel asynchrone motoren als permanente magneetsynchrone motoren aansturen, waardoor het geschikt is voor nieuwe kraansystemen, apparatuuruplifts en vervangingsprojecten.

Vergeleken met een conventionele algemene frequentieomvormer, biedt de CH530 applicatiespecifieke functies voor hijs-, daal-, loopkat- en kraanloopmechanismen en zwenkmechanismen. De professionele besturingsalgoritmen helpen de kraanveiligheid, bedrijfsefficiëntie en inbedrijfstellingsgemak te verbeteren.

Belangrijkste productkenmerken

• Speciale variabele frequentieaandrijving voor kranen en hijsapparatuur
• Driefasige AC 380V-480V ingangsspanning
• Breed vermogensbereik van 0,75 kW tot 710 kW
• Professionele mechanische remvolgordecontrole
• Tot 150% startkoppel bij 0 Hz met encoderfeedback
• Geïntegreerde anti-zwaai controle voor loopkat- en kraanloop
• Nul-servo functie voor extra lastbehoudbescherming
• Automatische snelheidsverhoging bij lichte belasting
• Automatische snelheidsverlaging bij zware belasting
• Soepele lineaire en S-curve acceleratie en deceleratie
• Ingebouwde kraanparameter macro's voor snelle inbedrijfstelling
• Ondersteuning voor asynchrone en permanente magneetsynchrone motoren
• Standaard Modbus RTU communicatie
• Optionele industriële Ethernet en veldbuscommunicatie
• Meerdere encoder- en I/O-uitbreidingsopties
• 24 maanden garantie en professionele technische ondersteuning

Productkenmerken

Nauwkeurige mechanische remcontrole

Betrouwbare remcoördinatie is essentieel voor kraan- en takeltoepassingen. De CH530 regelt de mechanische rem op basis van de motorstroom, uitgangsfrequentie en instelbare timinginstellingen.

Voordat de mechanische rem wordt vrijgegeven, kan de aandrijving het vereiste motorkoppel tot stand brengen. Dit helpt voorkomen dat de opgehangen last valt of wegglijdt tijdens het starten. Tijdens het stoppen coördineert de aandrijving de motorvertraging en remtoepassing om een soepele en gecontroleerde stop te bereiken.

Meerdere remtimingparameters kunnen worden aangepast aan de kraanstructuur, motor karakteristieken, belastingsomstandigheden en de reactie van de mechanische rem.

Krachtige zware last startprestaties

De CH530 levert uitstekende koppelprestaties bij lage snelheden voor veeleisende hijstoepassingen. Onder gesloten-lus vectorbesturing kan de aandrijving tot 150% startkoppel leveren bij 0 Hz.

Dit stelt de motor in staat om voldoende koppel te genereren voordat de mechanische rem wordt vrijgegeven. Het is vooral nuttig voor takels, lieren, mijnbouw hijssystemen en andere apparatuur die vaak start met een opgehangen last.

Anti-slip controle voor hijsveiligheid

Het ingebouwde anti-slip algoritme helpt onverwachte lastbewegingen tijdens het hijsen en dalen te voorkomen. De aandrijving handhaaft een stabiel motorkoppel tijdens bedrijf bij lage snelheden, starten en richtingsveranderingen.

Deze functie vermindert het risico op wegglijden van de last veroorzaakt door onvoldoende startkoppel of onjuiste coördinatie tussen de motor en de mechanische rem.

Geïntegreerde anti-zwaai technologie

Lastzwaai kan de kraanefficiëntie verminderen en nauwkeurige positionering bemoeilijken. De CH530 bevat een anti-zwaai controlefunctie voor loopkat- en kraanloopmechanismen.

Door het acceleratie- en deceleratieproces te optimaliseren, helpt de aandrijving de oscillatie van de opgehangen last te verminderen. Hierdoor kan de operator de last sneller positioneren en worden onnodige voorwaartse en achterwaartse aanpassingen verminderd.

Nul-servo lastbehoudfunctie

Als de mechanische rem niet correct sluit of niet voldoende houdkracht kan leveren, kan de motoras beginnen te roteren. De CH530 kan deze beweging detecteren en de nul-servo functie activeren.

De aandrijving genereert houdkoppel om de huidige positie van de last of loopkat te helpen handhaven. Tegelijkertijd kan een alarm worden geactiveerd om de operator te informeren over de abnormale toestand.

Automatische snelheidsverhoging bij lichte belasting

Wanneer de werkelijke belasting lager is dan de nominale belasting, kan de CH530 automatisch de bedrijfssnelheid verhogen om de werkcyclus te verkorten en de efficiëntie van de materiaalbehandeling te verbeteren.

Deze functie is nuttig voor kranen die vaak met verschillende belastingsniveaus werken. Het maakt snellere operaties mogelijk bij lichte belasting zonder herhaalde handmatige snelheidsaanpassingen.

Automatische snelheidsverlaging bij zware belasting

Wanneer een zware belasting of overbelasting wordt gedetecteerd, kan de aandrijving automatisch de bedrijfssnelheid verlagen. Dit helpt de motor, omvormer, versnellingsbak, mechanische rem en andere transmissiecomponenten te beschermen.

De combinatie van snelheidsverhoging bij lichte belasting en snelheidsverlaging bij zware belasting zorgt ervoor dat de kraan efficiënt kan werken met behoud van betrouwbare lastcontrole.

Soepele snelheidsregeling

De CH530 ondersteunt zowel lineaire als S-curve acceleratie en deceleratie. Vier groepen acceleratie- en deceleratietijden kunnen worden geconfigureerd voor verschillende kraanbewegingen.

Soepele snelheids overgangen helpen mechanische impact te verminderen tijdens starten, stoppen en richtingsveranderingen. Ze kunnen ook lastzwaai verminderen en de levensduur van de versnellingsbak, koppeling, staalkabel, wielen en mechanische structuur verlengen.

Meerdere kraanbesturingsmacro's

Voorgeprogrammeerde kraanparameter macro's zijn geïntegreerd in de CH530. Deze macro's bieden een handig startpunt voor het configureren van hijs-, loopkat-, kraanloop- en torenkraanzwenksystemen.

De inbedrijfstellingsingenieur kan de relevante applicatiemacro selecteren en vervolgens de motor- en besturingsparameters aanpassen aan de werkelijke apparatuur.

Flexibele motorbesturingsopties

De CH530 ondersteunt V/F-besturing, sensorloze vectorbesturing en gesloten-lus vectorbesturing met encoderfeedback.

V/F-besturing is geschikt voor toepassingen met basis snelheidsregelingsvereisten. Sensorloze vectorbesturing biedt verbeterde koppel- en snelheidsprestaties zonder encoder. Gesloten-lus vectorbesturing biedt nauwkeurigere snelheids- en koppelregeling voor veeleisende hijstoepassingen.

Typische toepassingen

De VEIKONG CH530 kan worden gebruikt in een breed scala aan hijs- en materiaalbehandelingsapparatuur, waaronder:

• Elektrische staalkabeltakels
• Keteltakels
• Industriële lieren
• Bovenloopkranen
• Brugkranen
• Portaalkranen
• Torenkranen
• Havenkranen
• Containerkranen
• Bouw hijssystemen
• Mijnbouw takels
• Metallurgische kranen
• Werkplaatskranen
• Magazijn materiaalbehandelingsapparatuur
• Loopkat- en kraanloopmechanismen
• Kraanzwenkmechanismen

Toepassingsvoordelen

Voor hijsmechanismen

De CH530 biedt hoog startkoppel, professionele remcontrole, anti-slip bescherming en stabiele werking bij lage snelheden. Deze functies helpen bij veilig en soepel hijsen en dalen.

Voor loopkat aandrijving

De aandrijving biedt soepele acceleratie, nauwkeurige snelheidsregeling en anti-zwaai controle. Dit helpt lastzwaai te verminderen en horizontale positionering te verbeteren.

Voor kraan- en portaalkraan aandrijving

Meerdere snelheidsinstellingen, S-curve controle en gesynchroniseerde acceleratie en deceleratie helpen de reisstabiliteit te verbeteren en mechanische schokken te verminderen.

Voor torenkraanzwenken

De CH530 biedt soepel starten, stoppen en richtingsveranderingen. Dit helpt structurele trillingen en mechanische impact tijdens het zwenken te verminderen.

Voor lieren en mijnbouw takels

Gesloten-lus vectorbesturing, hoog startkoppel en betrouwbare remcoördinatie bieden verbeterde controle voor verticaal transport met zware lasten.

Communicatie- en uitbreidingsopties

Modbus RTU communicatie is standaard inbegrepen voor verbinding met PLC's, HMI's en industriële controlesystemen.

De volgende communicatieopties zijn beschikbaar afhankelijk van de projectvereisten:

• Modbus TCP
• CANopen
• PROFINET
• EtherCAT

Optionele incrementele encoderkaarten, resolverkaarten, communicatiekaarten en I/O-uitbreidingsmodules zijn ook beschikbaar. Deze opties stellen de CH530 in staat om te voldoen aan verschillende feedback-, terminal-, netwerk- en automatiseringsvereisten.

Rem systeem configuratie

CH530 modellen van 0,75 kW tot 90 kW zijn verkrijgbaar met ingebouwde remunits, waardoor het aantal externe componenten wordt verminderd en ruimte in de schakelkast wordt bespaard.

Modellen van 110 kW tot 710 kW zijn ontworpen voor gebruik met geschikte externe remunits. De remweerstand en remunit moeten worden geselecteerd op basis van het motorvermogen, de hijslast, de vertragingstijd, de bedrijfscyclus en de vereiste remcapaciteit.

VEIKONG kan klanten helpen bij de selectie van remweerstanden en remunits op basis van de werkelijke toepassing.

Waarom kiezen voor VEIKONG?

Gespecialiseerde kraanbesturingsoplossing

De CH530 is specifiek ontwikkeld voor hijsapparatuur en integreert belangrijke kraanfuncties in één aandrijvingsplatform.

Ervaren technisch team

De technische en managementteams van VEIKONG hebben meer dan 20 jaar ervaring in industriële aandrijvingsbesturing en motorapplicaties.

Brede productselectie

Vermogens van 0,75 kW tot 710 kW zijn beschikbaar voor kleine takels, middelzware kranen en grote industriële hijssystemen.

Betrouwbaar kwaliteitsbeheer

VEIKONG past strikte kwaliteitscontroleprocedures toe tijdens productontwikkeling, componentinspectie, assemblage, functionele tests en eindinspectie.

Applicatieondersteuning

Ons technische team kan assisteren bij de selectie van aandrijvingen, motorafstemming, bedrading, parameterinstellingen, selectie van remsystemen, inbedrijfstelling en foutanalyse.

Flexibele configuratie

Verschillende toetsenborden, communicatiekaarten, encoderkaarten, I/O-modules, remunits en remweerstanden kunnen worden geselecteerd op basis van de projectvereisten.

Wereldwijde after-sales service

VEIKONG biedt externe technische ondersteuning, hulp bij probleemoplossing en een productgarantie van 24 maanden voor internationale klanten.
