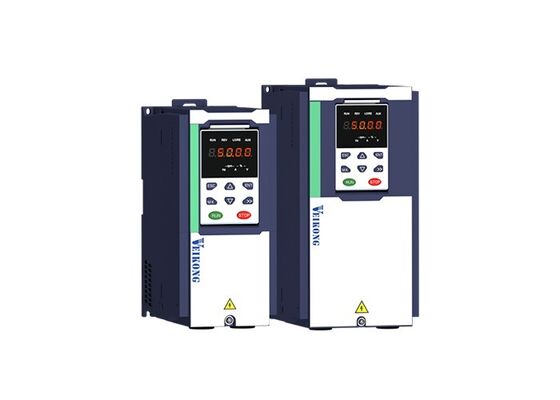

VEIKONG CH530 Kraan Specifieke Variabele Frequentie Aandrijving met Remcontrole 150% Startkoppel en Anti-Slinger Controle

Productoverzicht

De VEIKONG CH530-serie is een hoogwaardige frequentieregelaar, speciaal ontworpen voor kranen, hijsapparaten, lieren en andere hefapparatuur. Het integreert professionele remvolgordecontrole, anti-zwaaibeheersing, nul-servobescherming, anti-slipbeheersing en automatische snelheidsaanpassing op basis van de belasting.

Met een vermogensbereik van 0,75 kW tot 710 kW ondersteunt de CH530 asynchrone motoren en synchrone motoren met permanente magneten. Het biedt betrouwbare motorbesturing voor hijs-, daal-, loopkat- en kraanbewegingen, en zwenkbewegingen van torenkranen.

Producthoogtepunten

• Professionele remvolgordecontrole voor veilig hijsen en dalen
• Tot 150% startkoppel bij 0 Hz onder gesloten vectorregeling
• Geïntegreerde anti-zwaaibeheersing voor loopkat- en kraanbewegingen
• Nul-servobescherming om onverwachte beweging van de last te helpen voorkomen
• Automatische snelheidsverhoging bij lichte belasting
• Automatische snelheidsverlaging bij zware belasting
• Voorgeprogrammeerde kraantoepassingsmacro's voor eenvoudigere inbedrijfstelling
• Ondersteuning voor asynchrone motoren en synchrone motoren met permanente magneten
• Ingebouwde remunit beschikbaar voor modellen van 0,75 kW tot 90 kW
• Meerdere communicatie- en I/O-uitbreidingsopties
• 150% overbelastingscapaciteit gedurende 60 seconden
• Vermogensbereik van 0,75 kW tot 710 kW

Productkenmerken

1. Professionele remvolgordecontrole

Kraantoepassingen vereisen nauwkeurige coördinatie tussen de motor en de mechanische rem. De CH530 bewaakt de uitgangsfrequentie en de motorstroom voordat de rem wordt vrijgegeven. Het kan voorspanning genereren voordat de mechanische rem opent, wat helpt voorkomen dat de opgehangen last wegglijdt tijdens het opstarten.

Instelbare vertragingstijden voor remvrijgave en remactivering helpen bij een soepele start en stop. Deze functie is vooral belangrijk voor elektrische hijsapparaten, lieren, bovenloopkranen en andere hefapparatuur.

2. Hoog startkoppel bij lage snelheid

De CH530 ondersteunt V/F-regeling, sensorloze vectorregeling en gesloten vectorregeling met encoderfeedback. Onder gesloten vectorregeling kan het tot 150% startkoppel leveren bij 0 Hz.

Krachtig koppel bij lage snelheid helpt de motor soepel te starten onder zware belastingsomstandigheden en vermindert het risico op wegglijden van de last tijdens het hijsen en dalen.

3. Geïntegreerde anti-zwaaibeheersing

Wanneer de loopkat van een kraan versnelt, vertraagt of van richting verandert, kan de opgehangen last gaan slingeren. De CH530 beschikt over een ingebouwd anti-zwaaialgoritme dat helpt de beweging van de last te verminderen tijdens loopkat- en kraanbewegingen.

Deze functie kan de tijd voor het positioneren van de last verkorten, herhaalde aanpassingen door de operator verminderen en de efficiëntie van materiaalbehandeling verbeteren.

4. Nul-servobescherming

Als de mechanische rem niet correct sluit of onvoldoende remkracht levert, kan de last onverwacht bewegen. De CH530 kan de beweging van de motoras detecteren en zijn nul-servo-functie activeren.

De regelaar genereert een houdkoppel om de huidige last- of loopkatpositie te handhaven terwijl een alarm wordt gegenereerd. Dit biedt een extra beveiligingslaag voor kraanbediening.

5. Automatische snelheidsaanpassing op basis van belasting

De CH530 kan de bedrijfssnelheid automatisch aanpassen aan de werkelijke belasting. Bij lichte belasting kan de snelheid worden verhoogd om de werkefficiëntie te verbeteren. Bij zware belasting of overbelasting kan de snelheid worden verlaagd om de motor, de regelaar en het mechanische transmissiesysteem te beschermen.

Deze functie helpt een balans te vinden tussen werkefficiëntie en apparatuurveiligheid.

6. Soepele acceleratie en deceleratie

De regelaar ondersteunt lineaire en S-curve acceleratie en deceleratie. Vier groepen instelbare acceleratie- en deceleratietijden zijn beschikbaar voor verschillende kraanbewegingen.

Soepele snelheidsveranderingen helpen mechanische impact, lastzwaai en stress op de motor, versnellingsbak, staalkabel en andere transmissiecomponenten te verminderen.

7. Voorgeprogrammeerde kraanparameter macro's

De CH530 bevat parameter macro's voor veelvoorkomende kraantoepassingen. Deze macro's vereenvoudigen de inbedrijfstelling voor hijs-, loopkat-, kraanbewegingen en zwenkbewegingen van torenkranen.

Operators kunnen snel een geschikte toepassingsconfiguratie selecteren en vervolgens aanpassingen maken op basis van de werkelijke motor- en apparatuuromstandigheden.

8. Flexibele communicatie en uitbreiding

Modbus RTU-communicatie is standaard aanwezig. Optionele communicatie-interfaces zijn onder meer Modbus TCP, CANopen, PROFINET en EtherCAT.

Optionele PG-encoderkaarten en I/O-uitbreidingsmodules zijn ook beschikbaar voor systemen die gesloten vectorregeling, extra terminals of integratie met een PLC vereisen.

Toepassingen

De VEIKONG CH530 kraan frequentieregelaar is geschikt voor:

• Elektrische hijsapparaten
• Industriële lieren
• Bovenloopkranen
• Portaalkranen
• Torenkranen
• Haven- en containerkranen
• Bouw hefapparatuur
• Mijnbouw hijsapparaten
• Metallurgische kranen
• Loopkatmechanismen
• Kraanbewegingsmechanismen
• Zwenkmechanismen van kranen
• Materiaalbehandelingsapparatuur
• Typische toepassingsfuncties

Hijsen en dalen

De CH530 biedt krachtig startkoppel, professionele remcontrole, anti-slipbeheersing en stabiele werking bij lage snelheid voor het hijsen van zware lasten.

Loopkat- en kraanbewegingen

De geïntegreerde anti-zwaaifunctie helpt de zwaai van de opgehangen last te verminderen tijdens acceleratie, deceleratie en richtingsveranderingen.

Zwenkbewegingen van torenkranen

Soepele acceleratie en deceleratie helpen mechanische schokken te verminderen en de stabiliteit van de zwenkbeweging te verbeteren.

Lierbesturing

Nauwkeurige snelheids- en koppelregeling zorgt voor soepeler op- en afwikkelen onder verschillende belastingsomstandigheden.
