VEIKONG VFD510: Een IP55 Vector Drive met hoge prestaties voor optimale PMSM-controle.

VEIKONG VFD510: Een hoogwaardige IP55 vector drive voor optimale PMSM-regeling.

1. Introductie van het VEIKONG VFD510 nieuwe serie model:

Introductie van de baanbrekende VFD510 serie hoogbeschermingsomvormer - uw oplossing voor uitdagende omgevingen! Met een indrukwekkende IP55 beschermingsgraad is deze omvormer speciaal ontworpen om te gedijen in omgevingen met overmatig stof, olie en waternevel. Met een verbeterde versie van de toonaangevende VElKONG VFD530 serie, behoudt de VFD510 uitzonderlijke kwaliteit en biedt nu extra hoogbeschermingsfuncties.

Deze top-of-the-range omvormer is veelzijdig en kan zowel asynchrone motoren als permanente magneet synchrone motoren aansturen. Hij wordt geleverd met een standaard STO-functie en ondersteunt een verscheidenheid aan encodertypes en communicatie-interfaces, wat flexibiliteit en gemak biedt.

Onze VFD510 serie biedt niet alleen uitstekende prestaties en betrouwbaarheid, maar zit ook boordevol functies om hem te onderscheiden van de massa. U zult onder de indruk zijn van de rijke functionaliteit en het vermogen om zich aan te passen aan een reeks omgevingsomstandigheden.

Investeer in de VFD510 serie omvormer en blijf de curve voor, ongeacht de omgeving.

2. Productselectietabel

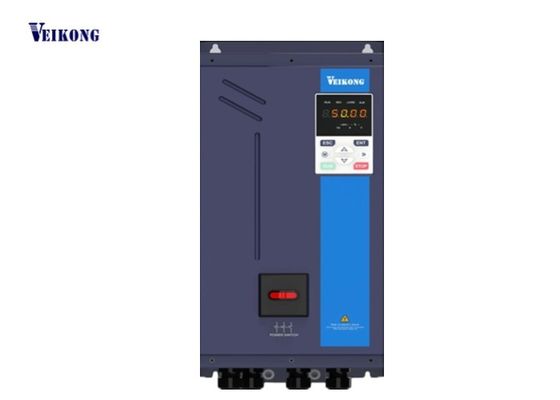

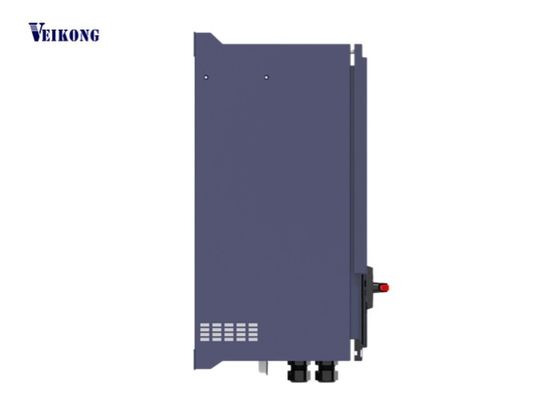

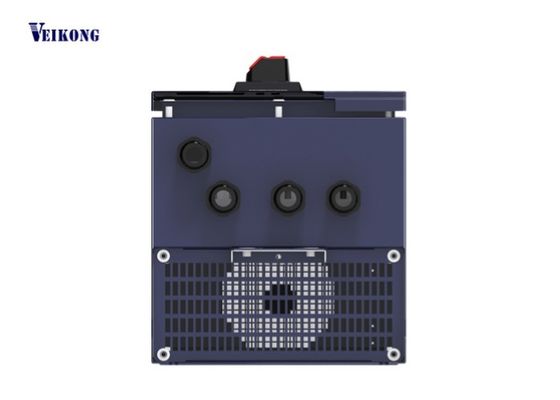

3. VEIKONG Productafmetingen en alle zijden weergegeven

3. De kenmerken van de nieuwe VEIKONG VFD510 IP55 serie

1) Onafhankelijk luchtkanaalontwerp
Onafhankelijk luchtkanaalontwerp voorkomt effectief dat stof de omvormer binnendringt en kortsluiting en andere storingen veroorzaakt, waardoor de betrouwbaarheid wordt verbeterd;
Het gebruik van een groot luchtvolume en een ventilator met lange levensduur vermindert effectief de interne temperatuurstijging van de omvormer en zorgt voor een betrouwbare en stabiele werking van de omvormer.

2) Compleet beschermingssysteem
De hele serie heeft STO-bescherming, kortsluitbeveiliging naar aarde, overstroombeveiliging, overbelastingsbeveiliging van de driver, overbelastingsbeveiliging van de motor, overtemperatuurbescherming van de driver, optionele PT100/PT1000/KTY84 overtemperatuurbescherming van de motor, enz.
Afhankelijk van het type storing kan deze worden ingesteld op storingsvrije stop, storingsvertraging, storingscontinuïteit, wat gemak biedt bij noodbehandeling ter plaatse.

3) Automatisch sproeiproces van conforme coating
Meerdere hoogwaardige conforme coatings worden gebruikt om de omgevingsaanpassing van het product te verbeteren.
De conforme coating maakt gebruik van een automatisch sproeiproces om de uniformiteit van de sproeidikte van de printplaat en de consistentie van de productbatching te garanderen.

4) Breed spanningsingangsbereik dat voldoet aan internationale normen
Nominale spanning
Toegestane spanningsschommelingsbereik
Ingangsvermogen
Frequentie
Eenfasige/driefasige 220V modellen: 200V~240V
Driefasige 380V modellen: 380V~480V
-15% -10%
50Hz of 60Hz. toegestane schommelingsbereik +5%

5) Thermische simulatie-experiment
De nauwkeurige thermische simulatieplatformsoftware wordt gebruikt om de betrouwbaarheid van de thermische simulatie te garanderen. De VFD510 serie omvormers hebben allemaal thermische simulatietests ondergaan. Alleen binnen de veiligheidsontwerpeisen voor thermische simulatie worden fysieke prototypes ontwikkeld. Na daadwerkelijke tests liggen de resultaten van de thermische simulatie zeer dicht bij de resultaten van de fysieke test. Onder extreme testomstandigheden kan thermische simulatie de daadwerkelijke belastingssimulatie vervangen, wat een extra laag wetenschappelijk thermisch testen toevoegt.

6) Strikte temperatuurstijgingstest
De hele Drive temperatuurstijgingstest maakt gebruik van de meest stringente cyclische overbelastingstest om een ​​langdurige betrouwbare werking onder extreme belastingsomstandigheden te garanderen.
Cyclische overbelastingstest: Bij een omgevingstemperatuur van 50°C, draaien met 1,5 keer de overbelastingsstroom gedurende 1 minuut, vervolgens draaien met de nominale stroom gedurende 4 minuten en vervolgens draaien met 1,5 keer de nominale stroom gedurende 1 minuut. Deze continue cyclus draait 5 minuten per cyclus totdat het systeem een ​​thermische evenwichtstoestand bereikt en de hele Drive binnen het thermische veiligheidsontwerpbereik valt.

7) Volledige cyclus testen
Tijdens de productontwikkeling wordt de hele printplaat systematisch getest. Na montage wordt de hele machine getest en wordt de EMC-omgeving getest. Na het doorstaan ​​van de kwaliteitsinspectie wordt een 12-uur durende, 50°C hoge temperatuur verouderingstest uitgevoerd om de leveringskwaliteit van de hele productserie te garanderen.
