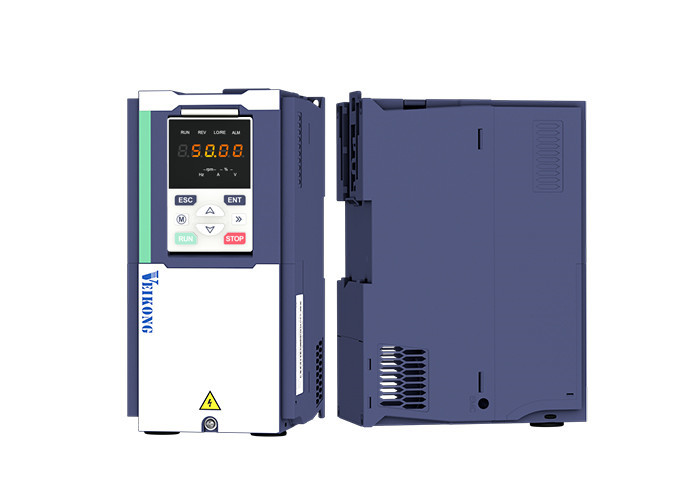

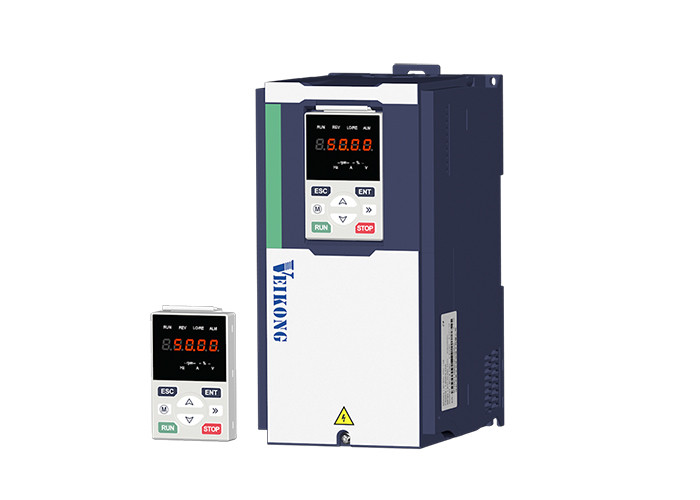

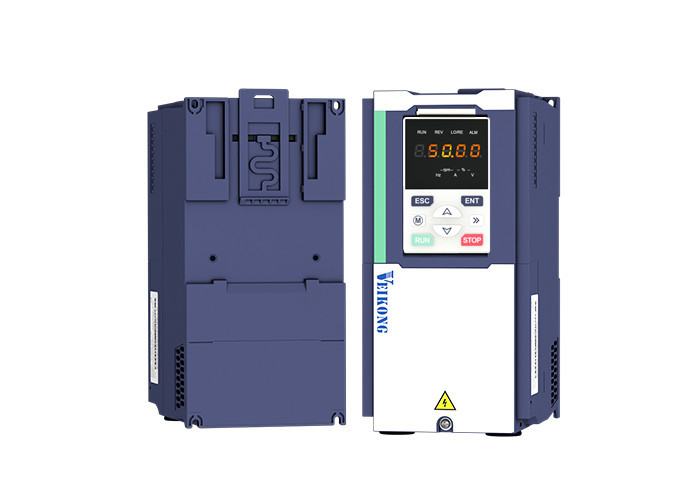

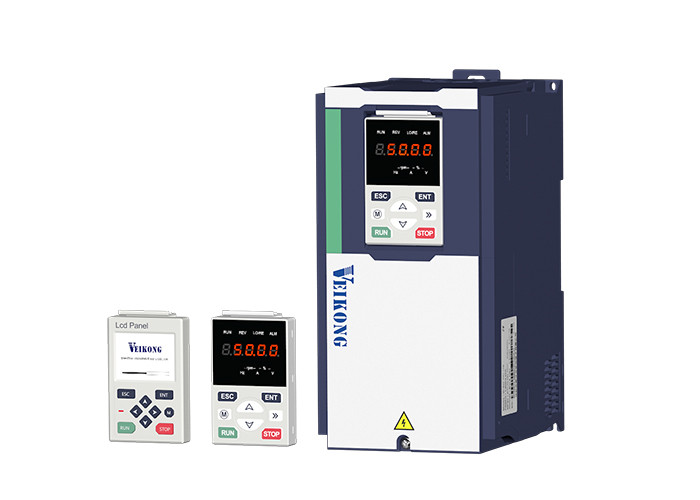

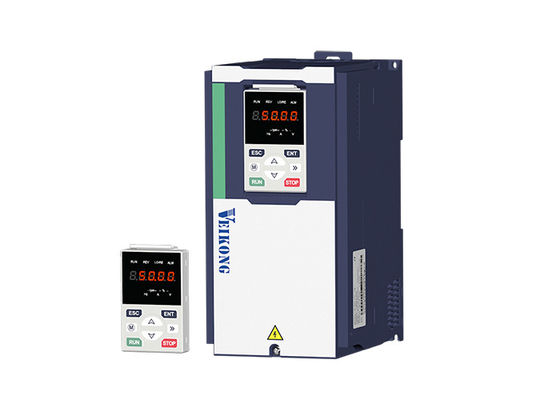

VEIKONG Industrial PC Tool Software Variabele frequentieomvormers met nieuw model LED-scherm

PC-toolsoftware Variabele frequentie aandrijving omvormer met LED-display

PC-toolsoftware Variabele frequentie-omvormers met nieuw model LED-display

1Veikong VFD500 productkenmerken en toepassingsgebieden
1) Geoptimaliseerd SVC-algoritme, stabiele werking bij elektriciteitsopwekking
2) Spanningsregeling en koppelregeling
3) Comparator en logica-eenheid/controller

4) SlaapfunctieVirtuele DI-functieProgrammeerbare vertragingseenheid
5) motorparametergroepen
6) DC-injectieremmen

De Veikong VFD500-serie is een high-performance variabele frequentie-omvormer voor algemeen gebruik die op veel gebieden kan worden gebruikt, zoals transportband, CNC-machine en luchtcompressor, enz.

2. Veikong VFD500 serie nieuwe LED-functies in vergelijking met de oude versie vergelijking

1	Oud model	Nieuw model
Fysiek beeld
Vergelijkende beschrijving	De knop is klein, dus het is ongemakkelijk om erop te drukken, en de siliconen knop zit makkelijk vast.	De werkingsknop is verbeterd en het oppervlak van de vingerdruk is vergroot, wat gemakkelijk te drukken is.
2
Fysiek beeld
Vergelijkende beschrijving	De bovenste en onderste dekken van het toetsenbord zijn met gesp aan elkaar gekoppeld. De gaten tussen de twee dekken zijn ongelijk. De gespen zijn niet strak genoeg en gemakkelijk los te maken.De gespen zijn blootgesteld, wat het uiterlijk beïnvloedt..	De bovenkant en onderkant van het toetsenbord zijn bevestigd door schroeven aan de onderkant, die erg stevig zijn.
3
Fysiek beeld
Vergelijkende beschrijving	Er is geen aanwijzing voor de openingsgrootte van het externe toetsenbord onderaan, en de openingsgrootte moet in de gebruikershandleiding worden gecontroleerd, wat inefficiënt is.	Na de upgrade voegt het een openingsgrootte diagram aan de onderkant toe wanneer het toetsenbord moet worden uitgetrokken, dat onmiddellijk kan worden bekeken zonder de handleiding te hoeven lezen.
4
Fysiek beeld
Vergelijkende beschrijving	Moeilijk om het toetsenbord te verwijderen.	Na de upgrade is het toetsenbord gemakkelijk te verwijderen

3. Veikong fabriek omgeving tonen kamer



4. Veikong VFD500 serie product brochure en gebruikershandleiding downloadcentrum
VEIKONG VFD500 hoogwaardige vector en koppel...
Vekong catalogus nieuwste.pdf

5. EMC-vraag en oplossingen

Het werkingsprincipe van de omvormer bepaalt dat hij zeker elektromagnetische storingen zal veroorzaken, die andere apparatuur beïnvloeden en verstoren.de frequentiedekonverter werkt gewoonlijk in een industriële omgeving met zeer sterk lawaaiVoor de veilige en probleemloze werking van de frequentiekonverter, alsmede voor de normale en ordelijke werking van andere apparatuur,installeer de apparatuur volgens de volgende regels:.

1) Installeer het geluidsfilter, het filter aan de kant van de inverter moet zo kort mogelijk zijn.

2) De filteromhulsel en de installatie van de kast moeten een groot gebied van betrouwbare aansluiting omvatten, teneinde de geluidstroomlusimpedantie te verminderen.

3) De bedradingsafstand tussen de omvormer en de motor moet zo kort mogelijk zijn.Eén uiteinde van de aarding draad is geaard aan de kant van de omvormer en het andere uiteinde is verbonden met de motor gevalDe motorkabel wordt in de metalen buis gehuld.

4) Makkelijk te beïnvloeden apparatuur en signaalleidingen moeten niet in de buurt van de omvormer worden geplaatst.

5) De belangrijkste signaalkabel moet een afgeschermde kabel gebruiken.Zo ver mogelijk van de inverterinvoerkabels en de motoruitvoerkabelsAls de signaalkabel de ingangs- of uitgangsmotorkabel moet doorkruisen, moeten beide orthogonaal zijn.

6) Bij gebruik van de analoge spannings- en stroomsignalen voor de frequentiestelling op afstand dienen dubbelstrengige, afgeschermde en afgeschermde kabels te worden gebruikt.en het schild moet worden aangesloten op de aarding terminal PE van de omvormerDe langste signaalkabel mag niet langer zijn dan 50 meter.

7) De besturingscircuitterminals T1A / T1B / T1C, T2A / T2B / T2C en andere besturingscircuitterminals moeten gescheiden bedrading hebben.

8) Het is verboden het schild te kortsluiten met andere signaalleidingen en -apparatuur.

9) Wanneer u de inductieve belastinginrichting (magnetische contactor, relais, magnetoventiel, enz.) aan de omvormer verbindt, dient u de spanningsdemper op de spiraal van de belastinginrichting te gebruiken.

10) Een correcte en betrouwbare aarding is een veilige en betrouwbare werking van de fundering:

(1) De omvormer genereert een lekstroom, hoe groter de dragerfrequentie, hoe groter de lekstroom.de grootte van de lekstroom volgens de gebruiksomstandighedenOm de veiligheid te waarborgen, moeten de omvormer en de motor geaard zijn.

(2) Aardingsweerstand moet minder dan 10 ohm zijn. Aardingskabeldiameter vereiste, verwijzen naar hetzelfde type ingangs- en uitgangskabels de helft van de doorsnede selectie gebied;

(3) De aardingsdraad mag niet worden gedeeld met lasmachines en andere elektrische apparatuur;

(4) Wanneer u meer dan twee omvormers gebruikt, moet u de
◆ Het is verboden de uitgangsterminal van de omvormer te kortsluiten of te aarden, anders zullen de interne onderdelen van de omvormer beschadigd raken.
◆ Vermijd kortsluiting van de uitgangskabels of van de omvormer, anders bestaat er het gevaar van een elektrische schok.
◆ Het is verboden de uitgangsterminal van de omvormer aan te sluiten op de condensator of op het LC/RC-geluidsfilter met een faseleiding, anders kunnen de interne componenten van de omvormer beschadigd raken.
◆ Wanneer de contactor tussen de omvormer en de motor is geïnstalleerd, is het verboden de contactor aan/uit te schakelen tijdens het draaien van de omvormer, andersEr zal een grote stroom stromen in de omvormer, waarbij de inverterbescherming wordt geactiveerd.
◆ lengte van de kabel tussen de omvormer en de motorde hogere harmonische lekstroom van het uitgangspunt zal negatieve gevolgen hebben voor de omvormer en de randapparatuurHet wordt aanbevolen dat wanneer de motorkabel langer is dan 100 m, de AC-reactor wordt geïnstalleerd.
