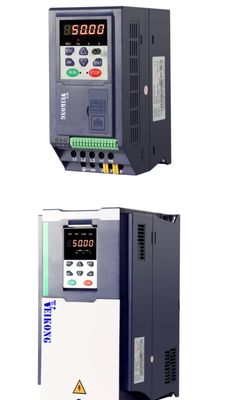

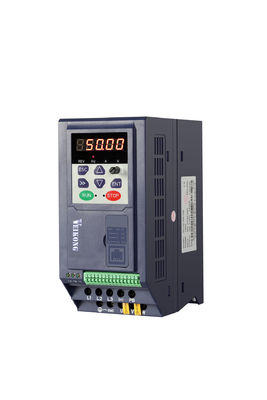

VFD500M Compact en gemakkelijk te bedienen VFD-variabele frequentiedruk voor asynchrone motorbesturing

Artikel 1

Specificatie

Invoer

Inlaatspanning

1fase/3fase 220V: 200V240V

3 fasen 380V-480V:380V480V

Toegelaten spanningsschommelingsbereik

-15% ∼10%

Invoerfrequentie

50 Hz / 60 Hz,schommelingen van minder dan 5%

Output

Uitgangsspanning

1/3fase: 0 ′invoerspanning

Overbelastingcapaciteit

Toepassing voor algemeen gebruik:60S voor 150% van de nominale stroom

Lichte belastingtoepassing: 60 s voor 120% van de nominale stroom

Controle

Besturingsmodus

V/f-controle

Sensorloze stroomvectorbesturing zonder PG-kaart ((SVC)

Werkwijze

Snelheidscontrole, koppelcontrole (SVC)

Versnellingsbereik

1Voor de toepassing van de in lid 1 bedoelde voorwaarden:

1- Ik heb geen idee.

De snelheidsregeling is nauwkeurig

± 0,5% (V/f)

±0,2% (SVC)

Snelheid van reactie

5 Hz ((V/f)

20 Hz ((SVC)

frequentiebereik

0.00600.00Hz ((V/f)

0.00·200·00Hz (SVC)

Invoerfrequentie-resolutie

Digitale instelling: 0,01 Hz

Analooginstelling: maximale frequentie x 0,1%

Startmoment

150%/0,5 Hz ((V/f)

180%/0.25Hz (SVC)

Naast de in punt 6.2.4.1 vermelde parameters moet ook de volgende factor worden gebruikt:

SVC:binnen 5Hz10%,boven 5Hz5%

VC:30,0%

V/f-curve

V / f curve type: rechte lijn, meerpunts, vermogen functie, V / f scheiding;

Ondersteuning van koppelverhoging: automatische koppelverhoging (fabrieksinstelling), handmatige koppelverhoging

Frequentiegegeleveringsram

Ondersteuning van lineaire en S-curve versnelling en vertraging;

4 groepen versnellings- en vertragingstijd, instelbereik 0,00s ~ 60000s

DC-busspanningsregeling

Beheersing van de stalling bij overspanning: beperking van de energieopwekking van de motor door de uitgangsfrequentie aan te passen om te voorkomen dat de spanningsfout wordt overgeslagen;

Onderspanningsstallingsregeling: controle van het vermogen van de motor door de uitgangsfrequentie aan te passen om scheeflopen te voorkomen

VdcMax-regeling: beperkt het door de motor gegenereerde vermogen door de uitgangsfrequentie aan te passen om een overspanning te voorkomen;

VdcMin-besturing: controle van het vermogen van de motor door de uitgangsfrequentie aan te passen, om sprongonderspanningsfout te voorkomen

Dragerfrequentie

1kHz 16kHz (afhankelijk van het type)

Startmethode

Directe start (kan gelijkstroomrem op elkaar worden geplaatst); snelheidscontrole start

Stopmethode

Verminderend remmen (kan gelijkstroomremmen overlappen); vrij om te stoppen

Hoofdcontrolefunctie

Joggingcontrole, droopcontrole, tot 16 versnellingen, gevaarlijke snelheidsvermijding, swingfrequentie, versnellings- en vertragingstijdschakeling, VF-separatie, over-excitatieremmen,proces PID-controle, slaap- en ontwakingsfunctie, ingebouwde eenvoudige PLC-logica, virtuele input- en outputterminals, ingebouwde vertragingseenheid, ingebouwde vergelijkingseenheid en logische eenheid, back-up en herstel van parameters,een perfect foutrecord,fout reset, twee groepen motorparametersvrij schakelen, software swap uitgang bedrading, terminals UP / DOWN

Functie

Toetsenbord

LED Digitaal toetsenbord en LCD-toetsenbord (optioneel) en extern LED-display

communicatie

Standaard

Modbuscommunicatie

Invoerterminal

Grootte A: 4 digitale inlaatterminals en 1 analoge inlaatterminal

Grootte B: 5 digitale invoerterminals,waarvan één een hoge-snelheidspulsinvoer tot 50 kHz ondersteunt; 2 analoge invoerterminals ondersteunen een spanningsinvoer van 0 ~ 10 V of een stroominvoer van 0 ~ 20 mA;

Uitgangsterminal

afmeting A 1 digitale uitgangsterminal;

1 uitgangsterminal ((Support NO alleen))

1 analoge uitgangsterminal, ondersteunt 0 ~ 20mA stroomuitgang of 0 ~ 10V spanninguitgang;

afmeting B 1 digitale uitgangsterminal;

1 high-speed pulsautoutputterminal (opencollector type), ondersteunt 0 ~ 50 kHz vierkantgolfsignaaluitgang;

1 uitgangsterminal van de relais ((STUPPORT NO AND NC)

1 analoge uitgangsterminal, ondersteunt 0 ~ 20mA stroomuitgang of 0 ~ 10V spanninguitgang;

Bescherming

Zie hoofdstuk 6 "Ontlasting en tegendeel" voor de beschermingsfunctie.

Milieu

Plaats van de installatie

Binnen, geen direct zonlicht, stof, corrosief gas, brandbaar gas, olie rook, damp, druppel of zout.

Hoogte

0-3000 m.De omvormer wordt verlaagd als de hoogte hoger is dan 1000 m en de nominale uitgangsstroom wordt met 1% verlaagd als de hoogte met 100 m wordt verhoogd

Omgevingstemperatuur

-10°C tot +40°C,maximaal 50°C (afgenomen indien de omgevingstemperatuur tussen 40°C en 50°C ligt)

Vochtigheid

minder dan 95% RH, zonder condensatie

Vibratie

Minder dan 5,9 m/s2 (0,6 g)

Bergingstemperatuur

-20°C ~ +60°C

Andere

Installatie

Wandkasten met vloerbediening, buiten de muur

Beschermingsniveau

IP20

koelmethode

Geforceerde luchtkoeling voor grootte B, grootte A ((NATUURLIJKE KOELING)

Model

Vermogen

(KVA)

Inlaatstroom

(A)

Uitgangsstroom ((A)

Aanpasbare motor

(KW)

Grootte

Remeenheid

Zware lading

Lichte belasting

3 fase: 380V-480V,50/60Hz

VFD500M-R75GT4B

1.6

3.2

2.5

4.2

0.75

Grootte B

Intern

VFD500M-1R5GT4B

2.8

4.7

4.2

5.6

1.5

VFD500M-2R2GT4B

3.7

7.8

5.6

9.4

2.2

VFD500M-4R0GT4B

6.2

11.6

9.4

10.5

3.7

VFD500M-5R5GT4B

8.6

15.6

13.0

17.0

5.5

Grootte C

Intern

VFD500M-7R5GT4B

11.2

20.5

17.0

23.0

7.5

1 fase: 200-240V,50/60Hz

VFD500M-R40GS2B

1.2

6.9

2.8

3.2

0.4

SIZEA

Intern

VFD500M-R75GS2B

2.1

12.2

4.5

4.8

0.75

VFD500M-1R5GS2B

3.1

17.0

8.0

10.6

1.5

SIZEB

VFD500M-2R2GS2B

4.1

21.0

10.6

12.5

2.2

3e fase: 200-240V,50/60Hz

VFD500M-R40GT2B

1.2

4

2.8

3.2

0.4

Grootte B

Intern

VFD500M-R75GT2B

2.1

7.1

4.5

4.8

0.75

VFD500M-1R5GT2B

3.1

11.3

8.0

10.6

1.5

VFD500M-2R2GT2B

4.1

14.5

10.6

12.5

2.2
